某石化公司設計了兩個化工實驗項目，均需要配置上位機及組態軟件，并開發畫面。本文為實驗一的介紹。

項目介紹：
該系統下位使用西門子PLC，需要上位機、InTouch組態軟件及組態畫面的開發。
試驗系統一般點數少，但是要求系統穩定可靠，而且對成本控制比較嚴格。因此北京遞杰科進技術開發有限公司根據客戶需求，選擇了工控機，以及穩定可靠易用的InTouch10.1軟件，并進行了項目組態開發。
PLC編程介紹：
根據用戶提供的工藝要求，我公司工程師完成對PLC系統構架的配置，現場設備信號線到plc模塊的接線和打點，以及和上位組態InTouch通訊。工藝這塊我們公司完成對加熱的PID控制，實現FB41和FB43 功能塊的配合去控制固態繼電器。同時也完成了多個閥門循環控制的工藝要求。

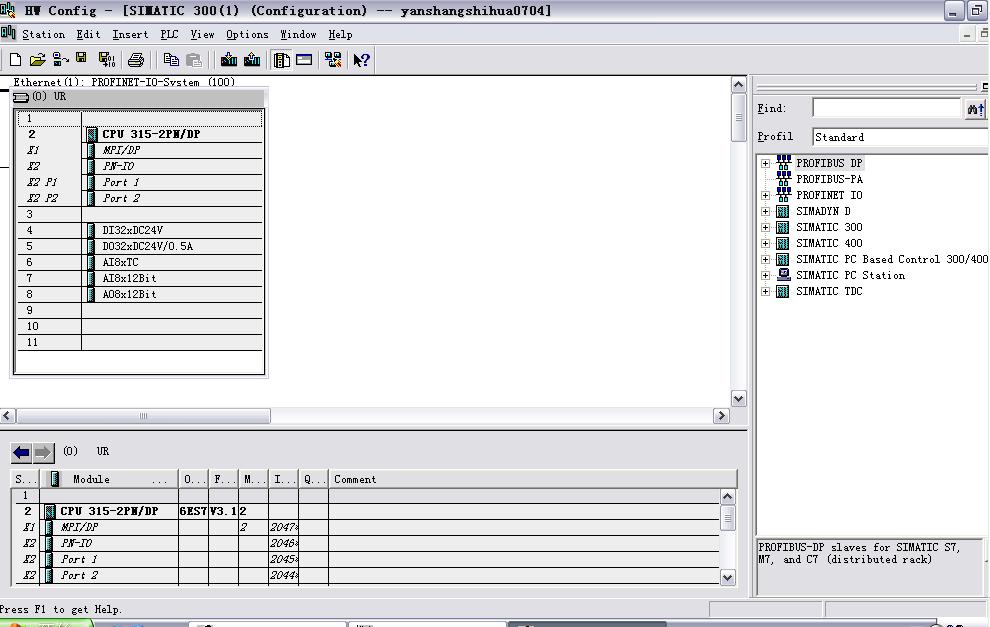

硬件配置圖：



上位機畫面介紹：
   畫面最上方有PLC及所有設備供電情況的狀態以及通訊狀態顯示信息。分別為 220V交流電，24V直流電，PLC供電及PLC通訊是否正常的信息顯示。并顯示出操作狀態為就地還是遠程操作。
畫面下方是報警狀態欄以及畫面切換按鈕。報警狀態欄顯示出當前出現報警的標簽。通過按鈕可以切換到需要監控的畫面。

總貌一覽畫面：總覽整個系統，顯示各個點的設定值及當前值，如進料泵的流量、反應爐的溫度等。同時可以通過點擊打開泵、加熱器的開關窗口，并將開關狀態用顏色改變來顯示。
預熱爐中的加熱絲也可以通過顏色表示加熱狀態。




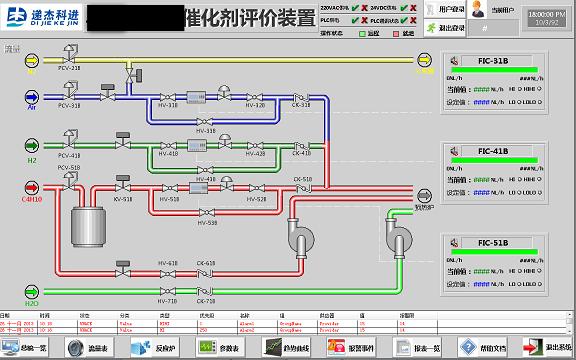

流量表畫面：顯示各進料、進氣等管道的設定流量、實時流量等信息，以及各流量點單獨的報警靜音設置。還可以點擊泵的圖符來打開泵的開關窗口，并用顏色改變來顯示泵的開關狀態。

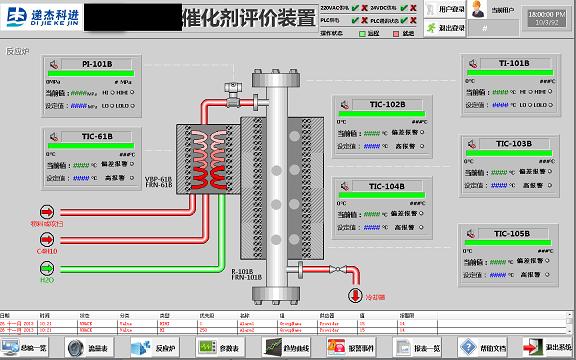

反應爐畫面：顯示反應爐各處的溫度數據。用顏色來顯示各加熱器的開關狀態。顯示各溫度點的報警狀態，控制各溫度點的報警靜音。

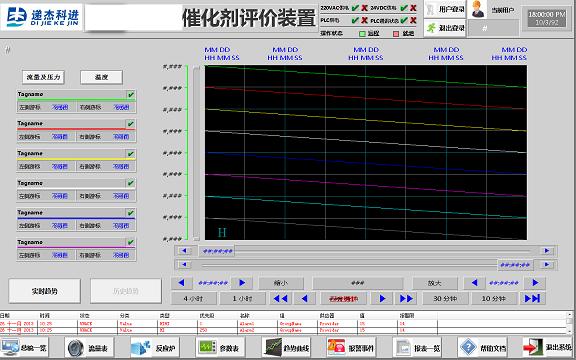

歷史趨勢畫面：顯示數據的歷史趨勢。通過點擊左邊的選項，可以選擇顯示的曲線。通過曲線下方的按鈕，可以控制顯示的時間段、坐標軸的大小等。

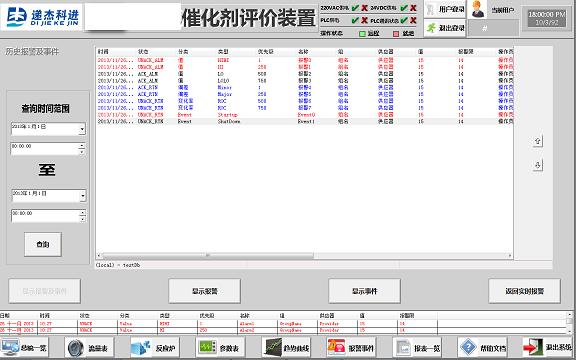

報警事件畫面：顯示報警及事件，可分別瀏覽歷史報警、歷史事件、歷史報警及事件、實時報警等。通過日期控件和按鈕，可以查詢指定時間段的記錄，精確到秒。

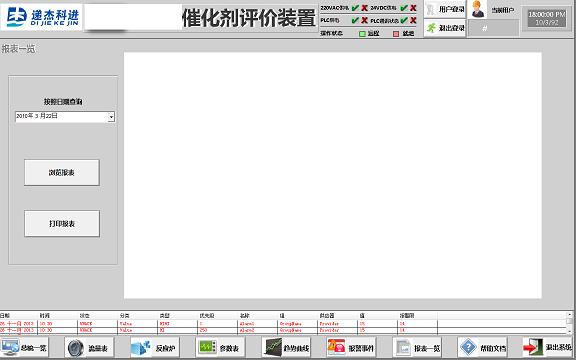

報表瀏覽畫面：該項目通過腳本，將數據傳輸?shù)疥P(guān)系型數據庫中，根據事件觸發，生成excel報表，存儲到硬盤中。
此畫面可瀏覽歷史報表，并且可以打印正在瀏覽的報表。通過日期控件選擇要查詢何時的報表，點擊“瀏覽報表”就可以在右邊的控件中打開對應的報表文件。點擊“打印報表”就可以打印出正在瀏覽的報表。





結束語：
北京遞杰科進技術開發有限公司為客戶開發的本項目，畫面精美，運行無故障，系統穩定可靠，完全滿足用戶要求，達到了預期效果。
